수동 플랜지형 중앙선 버터플라이 밸브란 무엇입니까?
수동 센터{0}}라인 플랜지 버터플라이 밸브는 밸브 본체, 버터플라이 플레이트, 밸브 스템, 고무 밸브 시트 및 구동 장치로 구성됩니다. 밸브 시트는 이동식 내장형 디자인을 채택하고 있으며 다양한 매체의 물리적, 화학적 특성에 따라 고온 저항, 저온 저항, 내식성, 내광성 및 내노화성에 적합한 재료 중에서 선택할 수 있습니다. 이는 물 공급 및 배수를 위한 시립, 건설, 에어컨, 식품, 제약, 화학, 석유, 전력, 경직물 및 제지 산업에서 널리 사용될 수 있으며 흐름을 조절하고 매체를 차단하는 가스 파이프라인에 사용할 수 있습니다.
특징
● 참신하고 합리적인 디자인, 독특한 구조, 경량, 낮은 작동 토크, 신속한 개폐.
● 어떠한 방향으로도 제한 없이 설치가 가능합니다.
● 이동식 내장형 밸브 시트 설계로 교체가 용이합니다.
● 밸브 시트와 밸브 본체에는 연동 홈이 장착되어 있어 밸브 시트 미끄러짐을 방지하고 누출이 없는 안정적인 양방향 밀봉을 보장합니다.
● 밸브 시트 샤프트 구멍에 있는 다중 통합 씰링 링은 안정적인 밸브 샤프트 씰링을 보장합니다.
● 밸브 샤프트와 버터플라이 플레이트는 내부 누출을 방지하기 위해 핀리스 연결을 사용합니다.
● 유연한 작동 메커니즘 옵션; 고객의 요구에 따라 수동, 전기, 공압 작동 모드를 구성할 수 있습니다.
기술적인 매개변수:
공칭 직경: DN50-600mm;
공칭 압력: PN6, PN10;
연결 방법: 플랜지 연결;
구성 요소 재료:
밸브 본체: 회주철, 연성철, 알루미늄 청동, ZG1Cr18Ni9Ti, CF8M, 탄소강;
밸브 플레이트: 전기도금된 연성철, 알루미늄 청동, ZG1Cr18Ni9Ti, 티타늄 강철, CF8M, 탄소강, CF8;
샤프트: 스테인레스 스틸, 탄소강;
부싱: 윤활 청동, PTFE;

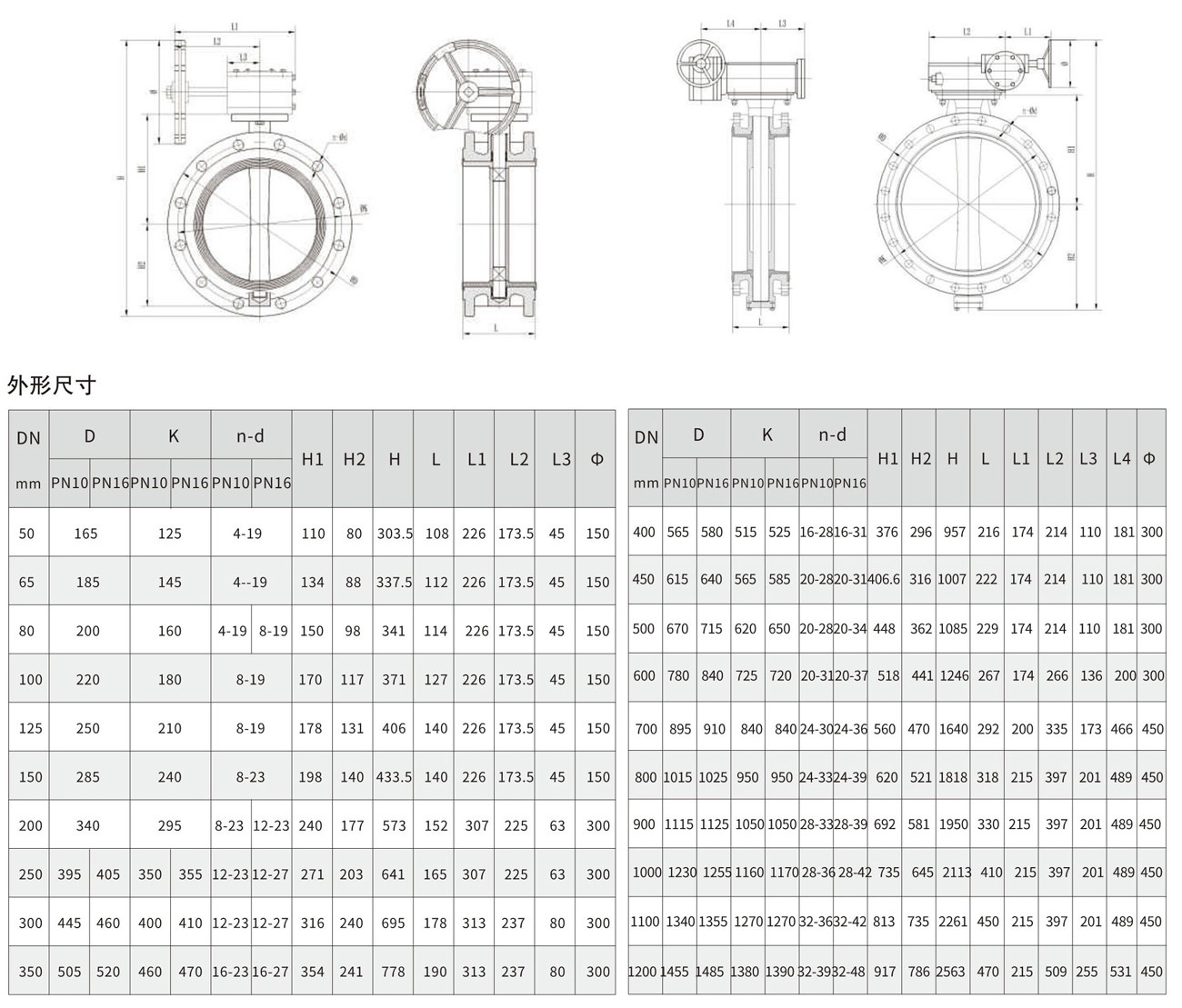

수동 플랜지 중심선 버터플라이 밸브 도면
