디지털 잠금 밸런스 밸브는 액체 파이프라인 시스템에서 중요한 역할을 하는 특수 디지털 잠금 기능을 갖춘 조절 밸브입니다. 이는 동일한 비율의 흐름 특성 곡선을 특징으로 하는 정적 유압 조건의 균형을 맞추는 데 사용됩니다. 중앙 집중식 수량 제어, 중앙 집중식 품질 관리 및 단계별 흐름 변경이 있는 수량 제어 시스템에 적합하며 시스템 유량이 변경되면 이 밸브가 설치된 각 분기의 각 사용자에 대한 유량이 비례적으로 증가하거나 감소하여 초기 유량 분배 방식을 유지합니다. 다음은 기본 정보, 작동 원리, 성능 특성, 사용 시 주의 사항 등의 측면에서 자세한 소개를 제공합니다.
성능 특성:
1. 성과를 규제한다.
2. 차단-기능;
3. 1/10 회전까지 정확한 개방 상태 표시;
4. 이론적인 흐름 특성 곡선은 등가 특성 곡선입니다.
5. 개폐 잠금 장치;
6. 고정된 유량 계수는 각 완전 회전에 해당합니다. 시운전 중에 밸브 전체의 압력 차이를 측정하여 밸브를 통과하는 유량을 쉽게 계산할 수 있습니다.
기술적인 매개변수:
공칭 압력: 1.6MPa(2.5MPa는 맞춤화 필요)
중간 온도: 0~150도. 흐름 특성: 이론적으로 등가 곡선을 따릅니다. 실제로는 30%~50% 밸브 권한에서 선형 특성을 나타냅니다.
직경 범위: DN15~DN600. 더 작은 직경(예: DN15~DN32)은 황동 내부 나사산 연결을 사용하고 더 큰 직경(예: DN500)은 연성주철 플랜지 연결을 사용합니다.
애플리케이션 시나리오:
HVAC 시스템: 유압 분배의 균형을 맞추기 위해 난방 및 냉방 네트워크에 사용됩니다.
산업용 응용 분야: 화학, 석유 및 기타 산업에서 비부식성 액체(물, 오일)의-흐름 제어.

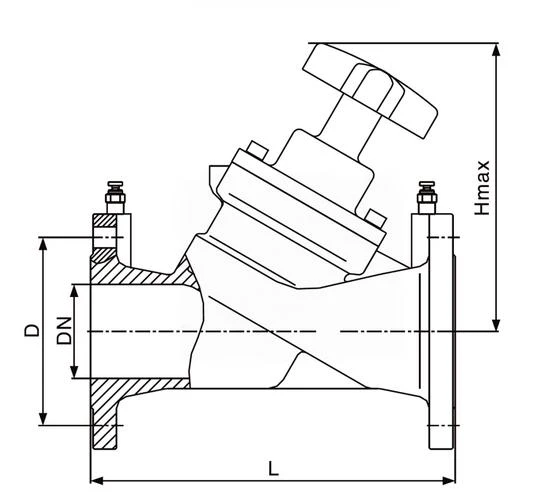

디지털 잠금 밸런스 밸브 도면
