- 극저온 밸브의 정의
표준마다 저온 밸브에 대한 정의가 다릅니다. -50 정도 ~ -196 정도의 중간 온도 범위에 대한 영국 밸브 표준 BS6364 "저온 밸브"와 같은; 미국 표준 MSSSP-134 "저온 밸브 및 해당 밸브 본체/보닛 확장 요구 사항"의 저온 해석에 대한 "표준 관행의 경우 저온 범위는 -100도 ~ {{1 0}}도 "; 중국 국가 표준 GB/T 24925 "극저온 밸브 기술 조건" -29 도 ~ -196 도의 중간 온도 범위에 대한 표준; 쉘 밸브 표준 SHELL MESC SPE 77/200 "극저온 및 초저온 밸브" -30도 ~ -196도의 중간 온도 범위용. 해외에서는 다양한 가스의 대기압 액화 온도에 따라 일반적으로 6가지 온도 수준으로 구분됩니다. 0 ~ -46 도는 레벨 1, -47 ~ -60 도는 레벨 2, -61 ~ -70 도는 레벨 3, {{30은 레벨 4 }} ~ -101 도, -102 ~ -196 도인 경우 레벨 5, -253 도 이하인 경우 레벨 6. 일반적으로 -46 ~ -150도를 저온, -150도를 초저온이라고 합니다.
저온 밸브의 정의에 대한 석유화학 산업은 수송 매체의 설계 온도에 따라 극저온 밸브라고 불리는 밸브 아래의 매체 온도 -40 정도의 일반적인 적용 정의에 따라 매체의 적용을 따릅니다. 밸브보다 낮은 온도 -101도를 초저온 밸브라고 합니다.
- 극저온 밸브 제조
엄격한 제조 공정 개발을 위한 저온 밸브 생산과 특수 장비 사용, 엄격한 품질 관리를 위한 부품 가공. 특수 저온 처리 후 거친 가공 부품을 냉각 매체에서 몇 시간(2-6 시간) 동안 응력을 방출하여 재료의 저온 성능을 보장하고 마무리 크기를 보장합니다. 저온상태에서 누출로 인한 변형으로 인한 온도변화로 인해 밸브가 변형되는 것을 방지하기 위함입니다. 밸브 어셈블리와 일반 밸브도 다르므로 성능을 보장하려면 부품을 엄격하게 청소하여 오일과 먼지를 제거해야 합니다.
- 저온 밸브 검사
극저온 밸브는 실온 및 저온 테스트 외에도 다음 테스트도 수행해야 합니다.
1, 초저온 밸브는 심냉 처리의 주요 부분이어야합니다
2, 주요 부품 및 용접부는 저온 충격 테스트를 수행하여 저온 조건에서 밸브가 부서지기 쉬운지 확인해야 합니다.
3, 밸브는 실온에서 시험해야 하며, 먼저 공칭 압력 수압 강도 시험의 1.5배, 그 다음 공칭 압력 밀봉 시험의 1.1배를 수행해야 합니다.
4, 수압 테스트 후 밸브는 물, 그리스를 제거하고 건조한 상태를 유지해야 합니다.
5, 저온 밸브의 각 배치는 저온 시험의 일정 비율에 따라 샘플링되어야 하며, 저온 시험은 정수압 강도 시험의 1.5배 후에 수행되어야 합니다.
6, 밸브 저온 테스트 후 밸브에 공기가 들어가지 않도록 해야 합니다.
7, 밸브 극저온 테스트 후 자연 가열 또는 팬 송풍이어야하며 가열 및 기타 방법으로 밸브 가열을 가속화하는 것을 엄격히 금지합니다.
8, 자연 온난화 후 밸브 저온 테스트, 밸브 패스너가 다시 단단히 고정됩니다.
9, 밸브를 창고에 넣고 밸브 스위치를 확인하여 밸브가 합리적인 상태인지 확인하십시오.
10, 밸브 보관 및 운송 과정은 스테인레스 스틸 클래스와 탄소강 클래스 밸브가 분리되어 있는지 주의해야 하며 방진, 방수, 내유 및 타박상 방지 기능을 잘 수행해야 합니다.
11, 밸브의 흐름 방향, 압력 방출 방향 및 명판 등은 검사를 위한 설계 단위의 요구 사항에 따라야 합니다.
- 저온 밸브 요구 사항 설치

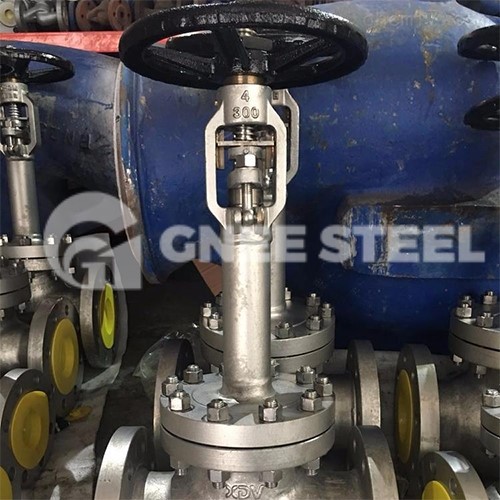

극저온 밸브의 특수한 구조로 인해 극저온 밸브 설치에도 특별한 요구 사항이 있습니다. 극저온 밸브의 긴 목 보닛 구조 특성으로 인해 밸브 스템 스템 방향 설치 시 극저온 밸브는 45도 범위 내에서 수직 위쪽으로 있어야 하며 수직 파이프라인에 설치하는 것을 피해야 합니다.
GB_T 22724-2022 액화천연가스 장비 및 육상 플랜트 설계 설치" 조항:
확장된 보닛 극저온 밸브 스템은 작은 직경의 기기 루트 밸브를 제외하고 누출 및 막힘이 없도록 수직으로 위쪽을 향하거나 포지티브 수직선으로부터의 편차가 45도를 초과할 수 없습니다.
그렇지 않으면 저온 매체가 밸브 커버의 길쭉한 부분을 채워 밸브 패킹이 작동하지 않게 되어 누출이 발생하고 동시에 차가움이 밸브 핸들에 전달되어 부상을 입게 됩니다. 운영자. 압력 방출 구조가 있는 저온 밸브의 경우 밸브 설치 시 밸브 압력 방출 방향 요구 사항에 특별한 주의를 기울여야 합니다. 밸브 압력 방출 방향은 프로세스 흐름 다이어그램에 표시되어야 하며, 압력 방출 구멍을 설정해야 하는 경우에는 파이프라인 축측 차트에 구현되어야 합니다(이 점은 매우 중요합니다, 매우 중요, 매우 중요함). 설정하면 밸브가 닫히고 열 기화로 인해 액체의 밸브 공동이 밸브 본체 파열을 일으키기 매우 쉽습니다. 압력 방출 방향을 잘못 설치하면 가연성 또는 독성 공정 매체가 작동 및 유지 보수 측으로 누출되어 사상자가 발생할 수 있습니다!
