글로브는 원래의 둥근 디자인에서 이름을 따왔는데, 여전히 고유하고 다소 구불구불한 흐름 경로를 숨깁니다. 완전히 열린 게이트 또는 볼 밸브와 달리 완전히 열린 글로브 밸브는 여전히 톱니 모양의 상단 및 하단 통로로 유체 흐름에 많은 마찰이나 저항을 생성합니다. 이 각진 흐름은 밸브를 통한 흐름을 느리게 하는 유체 마찰을 생성합니다.

API 글로브 밸브 사양

크기 범위: 2″ – 20″
ASME 클래스: 150, 300, 600, 1500 & 2500
종료 연결: Raised Face, RTJ 맞대기 용접

설계: BS 1873 / API 623

테스트됨: API 598

API 624 준수

볼트 바디, OS & Y

회전 디스크

뒷좌석에 나사로 고정

비상승 핸드 휠

안티 블로우 아웃 스템 디자인

재생 가능한 씰 용접 시트

모든 API 트림 소재 사용 가능

150# ~ 600# 밸브용 스파이럴 와운드 개스킷

900파운드 이상용 RTJ 개스킷

부품 이름	재료	부품 이름	재료
몸	A216WCB	보닛	A216WCB
디스크	F304	포장	석묵
줄기	F304	패킹 글랜드	1025
스플릿 루프	SS304	스템 너트	QT400-15
디스크 커버	F304	핸드휠	A216WCB
너트	A194 2H	잠금 너트	1025
스터드볼트	A193 B7	열쇠	1045
틈 메우는 물건	304+유연한 흑연	오일 니플	H62
벨로우즈 커버	SS304	스페이서	1025
벨로우즈 조립	SS304	위치 핀	1045

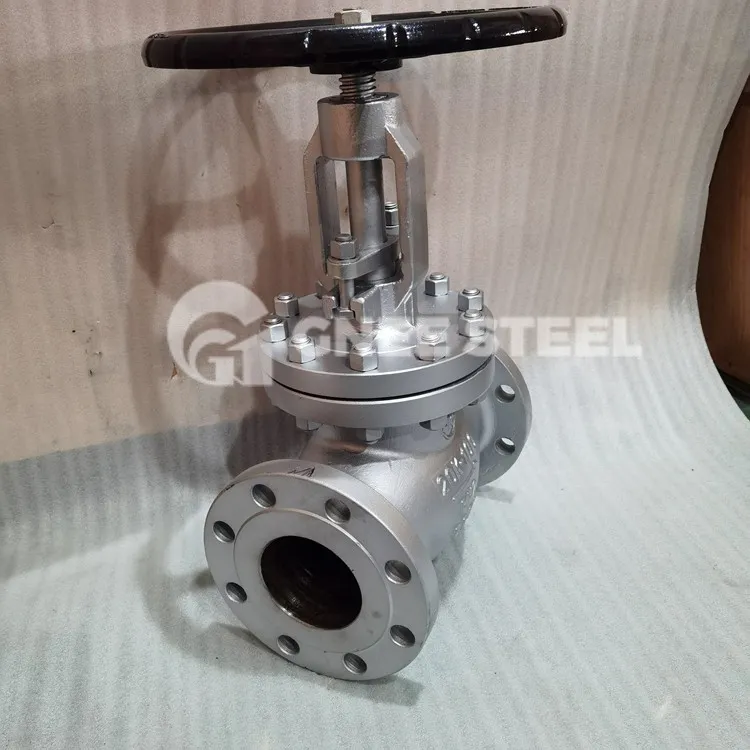

API 글로브 밸브

globe valves api 600 globe valve

API 글로브 밸브의 분류

1) 스트레이트-스루 글로브 밸브
2) 직류형 글로브 밸브: 직류형 또는 Y형 글로브 밸브는 밸브 본체의 유로가 주 유로와 사선을 형성하므로 유동 상태의 교란 정도가 기존 글로브 밸브보다 적고 밸브를 통한 압력 손실도 그만큼 작습니다.
3) 앵글 글로브 밸브: 앵글 글로브 밸브는 유체가 방향을 한 번만 바꾸면 되므로 밸브를 통과하는 압력 강하가 기존 구조의 글로브 밸브보다 작습니다.
4) 플런저 글로브 밸브: 이 유형의 글로브 밸브는 기존 글로브 밸브의 변형입니다. 이 밸브에서 밸브 디스크와 밸브 시트는 일반적으로 플런저 원리에 따라 설계됩니다. 밸브 디스크는 플런저로 연마되어 밸브 스템에 연결되고 플런저에 있는 두 개의 탄성 밀봉 링으로 밀봉이 이루어집니다. 두 개의 탄성 밀봉 링은 칼라로 분리되고 플런저 주변의 밀봉 링은 밸브 커버 너트가 밸브 커버에 가하는 하중으로 단단히 눌립니다. 탄성 밀봉 링은 교체할 수 있으며 다양한 재료로 만들 수 있습니다. 밸브는 주로 "열기" 또는 "닫기"에 사용되지만 특수 형태의 플런저 또는 특수 칼라가 장착되어 있어 유량을 조절하는 데에도 사용할 수 있습니다.
