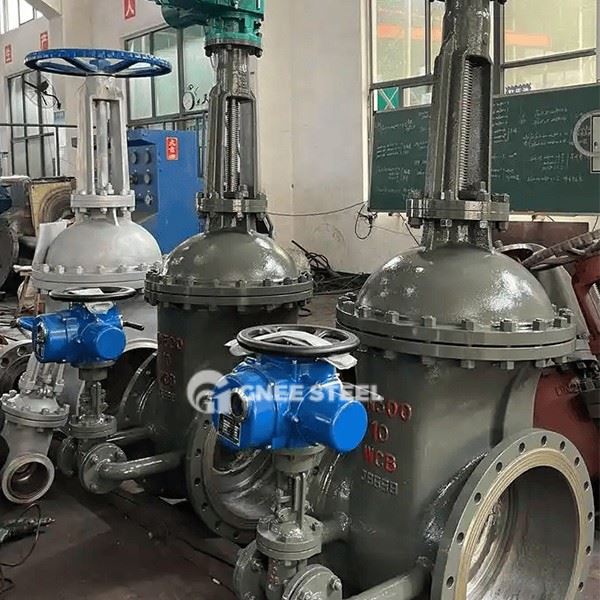

발전소 게이트 밸브

발전소 게이트 밸브는 수직 리프팅 게이트를 통해 고압 및 고온 파이프 라인의 열 발전 시스템 전용으로 중간 컷오프 키 장비 . 코어 구조가 포함됩니다.

밸브 바디와 보닛
플랜지 누출의 위험을 피하기 위해 용접 연결 구조 (밸브 바디 스터브가 양쪽 끝에서 용접됩니다);
온라인 유지 관리 지원 . 상위 마운트 디자인
게이트 시스템
웨지 타입 단일 게이트 : 웨지 구조를 사용하여 밀봉 강제, 고압 작업 조건에 대한 높은 적응성;
더블 게이트 (탄성 게이트) : 스프링 예압에 의한 밀봉 표면 마모 보상 .
밀봉 표면
코발트 기반 시멘트 카바이드 플라즈마 스프레이 용접 층 : 게이트와 시트를 덮고 HRC보다 큰 경도, 540도 고온 세척에 저항력이 있습니다 .
밸브 스템
질화물 처리 된 스테인레스 스틸 (e . g . SUS316), 부식 및 마모 내성, 리프트 스트로크의 정확한 제어 .

 주요 이동 부품에 대한 재료 표준

게이트 플레이트
기본 재료 : ASTM A105 단조 강철 (425도 이상) 또는 ASTM A182 F304/F316 스테인리스 스틸;
밀봉 표면 오버레이 : AWS A5 . 13 Ercocroc-A 용접 와이어 표준, 오버레이 층의 두께는 0.8mm 이상 또는 동일합니다.
밸브 스템
재료 : ASTM A182 F6A (Martensitic Stainless Steel) 또는 ASTM A 276 316;
표면 처리 : 질화 경화 처리 (HV 800보다 큰 표면 경도) .

 고온 작업 조건 특별 요구 사항

540도 밀봉 표면 이상 : 클래딩 경도는 HRC 50보다 크거나 동일해야합니다 (HRC 45보다 더 큰 기존 조건);
밸브 바디 필러 용접 : 용접 공정 평가를위한 ASME 섹션 IX에 따르면 동일한 등급 AWS E90XX 시리즈의 모재와 함께 사용되는 용접 재료 .

 제조 표준

설계 및 제조 사양

API 600 : 밸브 바디 구조, 재료 선택 및 고온 및 고압 적응성 요구 사항을 덮는 스틸 게이트 밸브의 특수 표준 .의 주요 증기 파이프 라인에 적용됩니다.
ASME B16 . 34 : 밸브 압력 온도 등급, 벽 두께 계산 및 연결 엔드 양식 (용접/플랜지)을 제공하는 초 임계 장치는 클래스 2500 요구 사항을 충족해야합니다.
API 6D : 용접 바디 구조 및 열 응력 저항 설계 강조 . 파이프 라인 밸브 설계에 대한 추가 요구 사항
재료 사양

ASTM A216 Gr . WCB (Carbon Steel) 또는 ASTM A217 Gr . WC6/WC9 (Chromium-Molybdenum Steel), ASTM A182 F91/F92.}}}}}}}}}}}}}
밀봉 표면은 코발트 기반 시멘트 카바이드 (Stellite 6)를 오버레이해야하며, 두께는 0 . 8mm와 같습니다.



발전소 게이트 밸브



하드 씰 용접 + 웨지 압축 구조를 통한 발전소 게이트 밸브는 고온, 고압, 부식성 미디어에서 누출이 제로 및 안정적인 컷오프를 달성하기 위해 발전소의 안전한 작동을 보호하는 것입니다. '파이프 라인 스위치 가드! '
