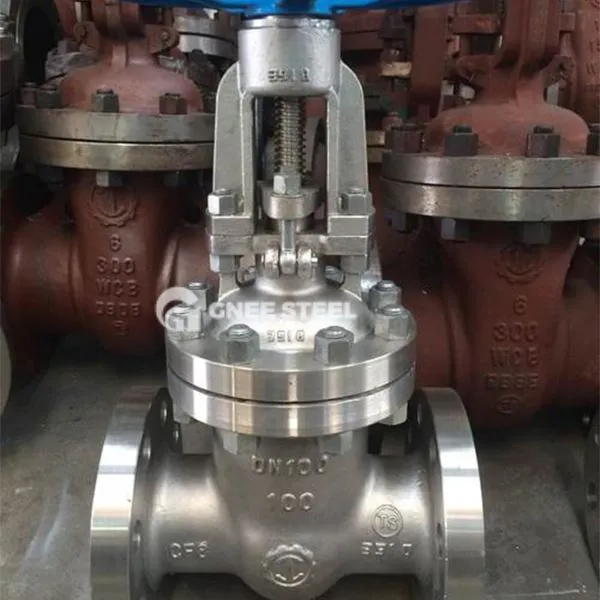

기계 게이트 밸브

기계식 게이트 밸브는 게이트가 코어 개구부 및 닫는 부분이있는 컷오프 밸브입니다. 수직 리프팅 이동을 통해 파이프 라인 미디어의 전체 개방 또는 폐쇄 제어를 실현할 수 있으며 흐름 조절에 사용할 수 없습니다. 핵심 기능은 고압, 부식성 매체 및 미립자 물질 운송 시나리오에 적합한 유체를 안정적으로 절단하는 것입니다.

코어 구조 및 드라이브 모드
Key 구성 요소

gate : 강성 게이트 (적분 구조) 및 탄성 게이트로 나뉘어져 있습니다 (밀봉 표면 편차에 적응하도록 약간 변형 될 수 있음);
valve stem : 구동 장치와 게이트를 두 가지 유형으로 연결합니다. 투명 줄기 (리프팅 스템이 보입니다)와 숨겨진 줄기 (밸브 줄기 회전 및 리프트);
SALLIS SURFANE : 표면화 내마모성 재료 (예 : 1CR13, 스테인리스 스틸) 또는 탄성 재료 (비금속 안감).
drive 드라이브 모드

manual drive ‌ : 핸드 휠 또는 기어 박스 작동, 비전력이없는 환경에 적합합니다.
aoutomation drive ation : 전기, 공압, 유압 장치, 원격 제어를 지원합니다



기계 게이트 밸브



기술적 이점 ‌
‌ 밀봉 신뢰성 ing
강제 밀봉 설계 (게이트를 압박하는 외부 힘) 및 자체 밀봉 (중간 압력 보조)과 결합하여 누설 수준은 VI에 도달합니다. ‌ 고압 공차 ‌
Chrome-Molybdenum 강철 밸브 바디 및 탄화물 밀봉 표면은 초고 압력 (PN80) 시나리오에 적합합니다. ‌ 유지 보수 편의성 tenance
교체 가능한 밸브 시트 및 모듈 식 설계는 다운 타임 비용을 줄입니다.

응용 프로그램
High-Erpressure Industrial Systems ‌

열 발전을위한 증기 파이프 라인 (PN ＞ 10mpa);
석유 및 천연 가스 파이프 라인 (HATS 부식 내성 재료).
powder 및 세분화 된 중간 컨트롤 ‌

공압 운송 시스템 (Double Gate Anti-Jamming Design);
야금 및 광업 입상 물질 컷오프.
특수 환경 적응 ‌

위생 유체 (316L 스테인리스 스틸);
저온 액화 미디어 (-196 학위 특수 봉인).
