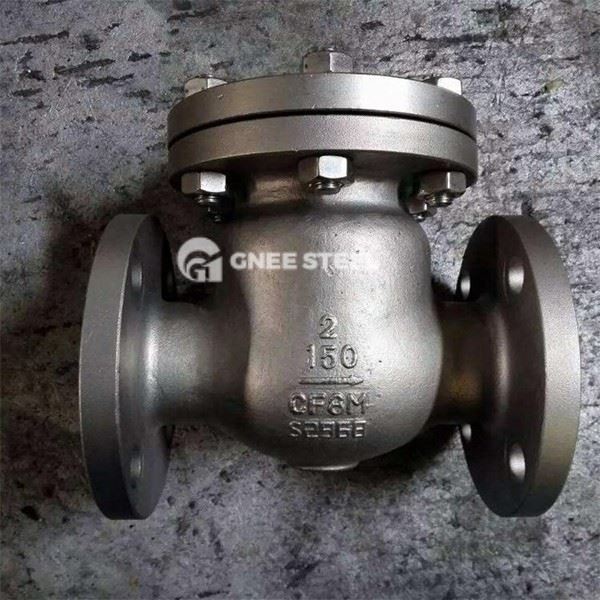

수평 스윙 체크 밸브

수평 스윙 체크 밸브는 자동 밸브로 밸브 디스크가 중간 방향의 단방향 흐름을 통해 열리고 닫히도록합니다. 밸브 디스크는 힌지 메커니즘을 통해 고정 축을 중심으로 회전하여 매체의 역 흐름을 차단합니다. 수평으로 설치된 파이프 라인 시스템에 적합합니다. 밸브 디스크는 힌지 메커니즘을 통해 고정축 주위로 회전하여 매체의 역류를 차단합니다. 수평으로 설치된 파이프 라인 시스템에 적합합니다.
핵심 구조
밸브 디스크 및 힌지 : 밸브 디스크는 금속 또는 고무/합성 재료 밀봉 표면이있는 디스크 또는 도어 모양의 구조이며, 힌지 샤프트 17을 통해 밸브 본체의 안쪽에 고정되어 있습니다. 일부 새로운 설계는 잎 스프링을 추가하거나 푸시 구성 요소를 추가하여 밸브 디스크의 폐쇄 속도를 가속화하고 유동 영향을 줄입니다.
시트 씰 : 소프트 밀봉 시트 구조 (고무 또는 폴리 테트라 플루오로 에틸렌과 같은)는 밀봉 성능을 향상시킬 수 있으며, 파스너에 의해 밸브 본체에 고정되어 배지가 침식 및 떨어지는 것을 방지합니다.



수평 스윙 체크 밸브



selection 제안 제안 :

‌ 불순물이 포함 된 미디어 : 카바이드 밀봉 표면 또는 필터가있는 모델을 선호합니다.
High 압력과 고온 ‌ : 단조 강철 밸브 본체 (예 : A105, F11) + 하드 씰 서핑 (Stellite).
Fast Closing 요구 사항 ing : 잎 스프링 또는 유압 버퍼 구성 요소를 구성하여 워터 해머 충격을 줄입니다.

응용 프로그램
‌ 오일과 가스 :
오일 파이프 라인의 역류 방지, Wellhead 장치의 미디어 분리 및 정제 장비.
Chemical and Electric Power : :
고온 원자로, 보일러 증기 시스템 및 부식성 유체 제어 ‌.
‌ 주민과 산업 :
워터 펌프 매장, 소방 방지 파이프 네트워크 및 하수 처리 파이프의 역류 방지.
mainaintence 및 예방 조치
REGULAL 검사 insp : 밸브 디스크 밀봉 표면의 마모와 6 개월마다 힌지 샤프트의 유연성을 점검하고 손상된 씰을 시간으로 교체하십시오.
wintallation Direction st : 틸트로 인해 밸브 디스크가 완전히 닫히지 않도록 엄격하게 수평 설치.
special 작업 조건 ec : 재밍을 방지하기 위해 배지 함유 입자에 대해 밸브 캐비티를 정기적으로 청소해야합니다.
