플랜지 웨이퍼 체크 밸브

플랜지 웨이퍼 체크 밸브 (Flange Wafer Check Valve)는 클램핑 플랜지를 통해 설치된 컴팩트 한 체크 밸브로, 매체의 유량 압력에 의존하여 밸브 플랩의 자동 개구 및 닫기를 달성하기 위해 주로 파이프 라인의 매체의 역류를 방지하는 데 사용되어 펌프 및 기타 장비를 역류의 영향으로부터 보호하는 데 사용됩니다. '클램핑'의 이름은 추가 용접 또는 나사산 연결없이 볼트를 통해 파이프 라인의 플랜지 사이에 밸브가 고정되어 있음을 의미합니다.

핵심 구조 및 특성
설계
소형 밸브 본체 : 클램핑 디자인은 구조의 길이 (플랜지 유형보다 약 30% -50%), 가벼운 무게, 공간 절약 설치, 파이프 라인 밀도 시나리오에 적합한 구조의 길이를 크게 줄입니다.
밸브 플랩 유형 :
스윙 오펜 타입 (단일 또는 이중 플랩) : 대형 직경 파이프 라인에 적합한 밸브 플랩을 스윙하여 중간 흐름 방향을 제어합니다.
리프팅 유형 (스프링 보조) : 밸브 플랩은 수직으로, 스프링 보조 빠른 닫기로 이동하여 워터 해머의 위험이 줄어 듭니다.
밀봉 재료 : 밸브 밀봉 표면은 종종 고무, 폴리 테트라 플루오로 에틸렌 (PTFE) 또는 금속 하드 씰 (예 : 코발트 기반 합금)을 사용하여 다른 매체 (물, 증기, 오일) 및 온도 (-40도 ~ 200도)에 적응합니다.

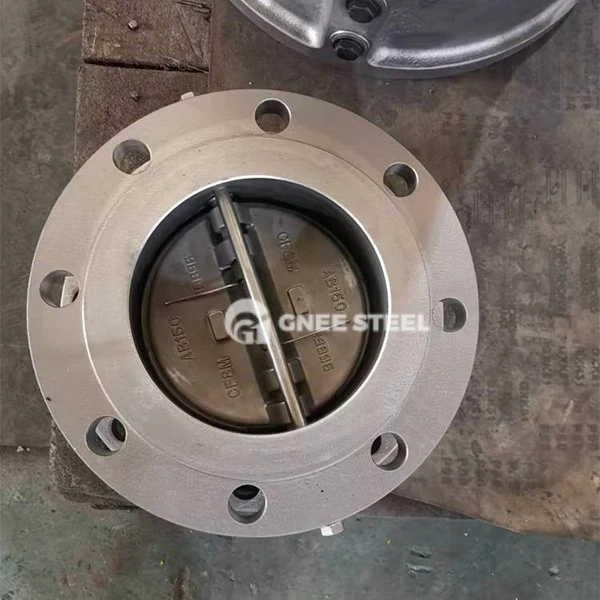

플랜지 웨이퍼 체크 밸브



선택에 대한 제안
Butt-Clamp 시나리오의 선택에 우선 순위가 부여됩니다.
배관 공간은 좁거나 유지 보수를 위해 빈번한 분해가 필요합니다.
중간 압력의 빈번한 변동은 셧다운에 빠르게 응답해야합니다.
우선 플랜지 유형 시나리오 :
High pressure (such as Class 600 or more) or high temperature (>200도) 근무 조건;
대형 구경 파이프 라인 (400보다 크거나 동일) 또는 산업 시스템의 장기 안정적인 작동.
