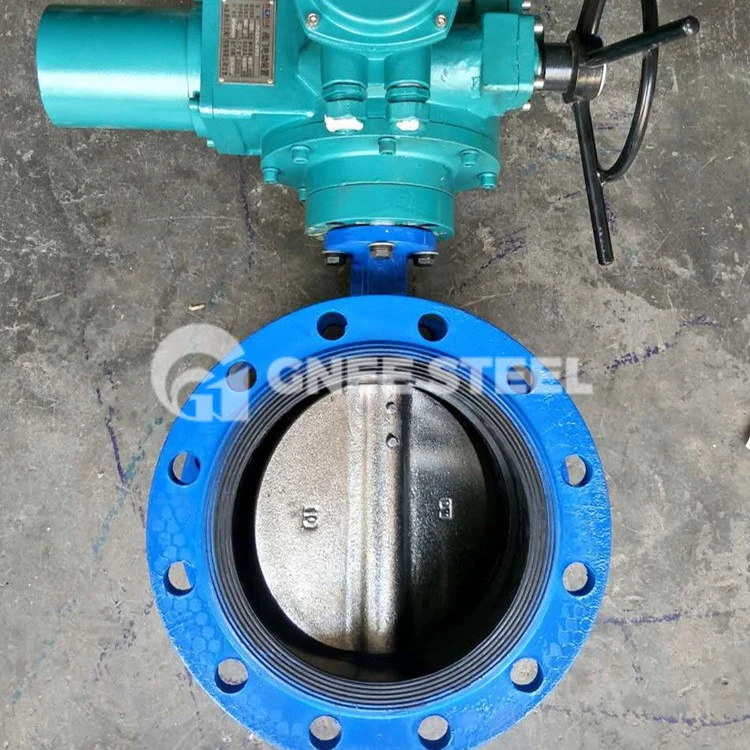

전기 버터플라이 밸브 설명
버터플라이 밸브는 간단한 구조, 작은 포인트 볼륨, 가벼운 무게, 낮은 재료 소비, 작은 설치 크기, 빠른 전환, 90도 왕복 회전 및 작은 구동 토크의 특성을 가지고 있습니다. 파이프라인의 매체를 차단, 연결 및 조절하는 데 사용됩니다. 우수한 흐름 제어 특성과 차단 밀봉 성능을 가지고 있습니다.
| 설계기준 | API 609 ASME B16.34 |
| 구조적 길이 | ASME B16.10 % 2cGBT 12221 |
| 연결 끝 | ASME B16.5, ASME B16.47, ASME B16.25, GB/T 9113 |
| 테스트 표준 | API 598,IS0 5208GB/T 26480GBT 13927 |
| 공칭 직경 | NPS 2" - 48DN50- DN1200 |
| 작동 온도 | -46 - 250도 |
| 공칭 압력 | 클래스 150 - 600 (PN20- PN1001 |
| 재료 | 주요 재료: A216 WCB,WCC; A217 WC6,WC9,C5,C12,C12A, CA15; A351 CF8,CF8M,CF3,CF3M,CF8C,CN3MN,CK3MCUN,CN7M; A352 LCB, LCC; A494 CW-6MC,CU5MCUC,M35-1; A890 4A(CD3MN) 5A(CE3MN), 6A(CD3MWCuN) 등 |
전기 버터플라이 밸브의 제어 원리
전기 버터플라이 밸브의 제어 원리는 모터를 통해 밸브 디스크의 전환을 제어하여 액체 또는 가스의 유량 조절을 달성하는 것입니다. 구체적인 제어 원리는 다음과 같습니다.
1. 모터 제어:
전기 버터플라이 밸브는 일반적으로 DC 모터 또는 AC 모터를 사용하는 모터로 제어됩니다. 제어 신호에 따라 모터가 회전하여 밸브 디스크를 열고 닫아 유체 채널의 크기를 변경합니다.
2. 제어 신호 수신:
전기 버터플라이 밸브는 외부 제어 신호, 일반적으로 전기 신호 또는 공압 신호를 수신합니다. 전기 신호는 일반적으로 아날로그 신호(예: 4-20mA) 또는 디지털 신호(예: 0-5V)이며, 공압 신호는 일반적으로 공기압 신호입니다.
3. 위치 피드백:
전기 버터플라이 밸브에는 일반적으로 밸브 디스크의 위치 정보를 피드백하는 위치 피드백 장치가 장착되어 있습니다. 일반적으로 사용되는 위치 피드백 장치에는 회전 위치 센서 또는 홀 센서가 포함됩니다. 위치 피드백 장치는 밸브 디스크 위치 정보를 제어 시스템에 피드백하여 정확한 밸브 제어를 달성합니다.
4. 제어 시스템:
전동식 버터플라이 밸브의 제어 시스템은 수신된 제어 신호와 위치 피드백 신호를 기반으로 제어 알고리즘을 통해 모터의 구동 제어 신호를 계산하고, 모터의 회전 방향과 속도를 제어하여 밸브의 개폐 제어를 실현합니다. 디스크.
요약하면, 전기 버터플라이 밸브의 제어 원리는 제어 시스템을 통해 외부 제어 신호와 위치 피드백 신호를 수신하고 모터에 대한 구동 제어 신호를 계산하여 밸브 디스크의 개폐를 제어하고 유체 흐름을 달성하는 것입니다. 규제.
