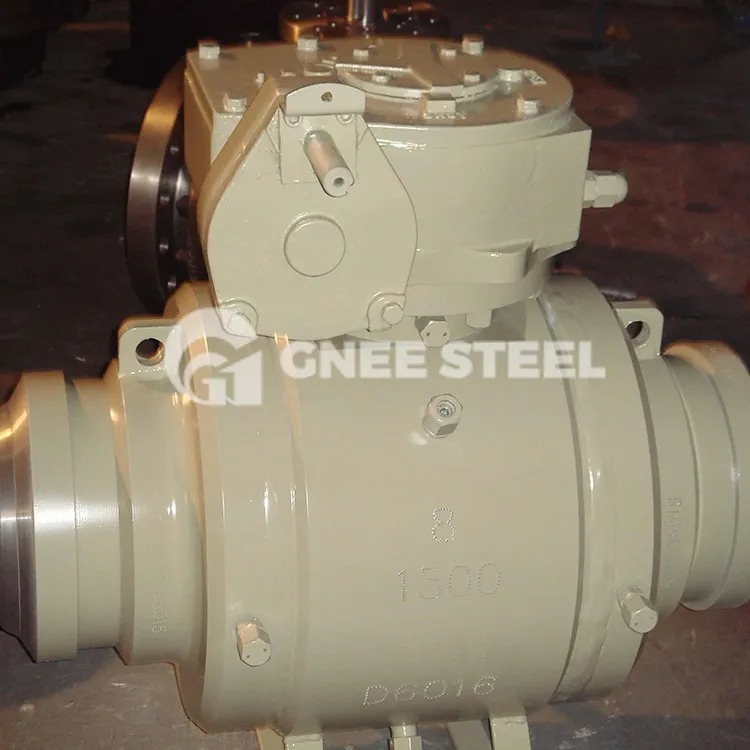

장착형 볼 밸브

트러니언 볼 밸브는 파이프라인의 액체, 가스, 증기 또는 오일의 흐름을 제어하는 ​​중요한 도구입니다. 이 장치는 볼이 90도 구부러져 유체 흐름을 차단하거나 허용할 수 있는 1/4 회전 설계를 특징으로 합니다. 시작-정지 흐름 주기를 제어하기 위해 이 밸브는 중앙에 회전하는 구형 디스크 디자인이 특징입니다.

완전 보어 또는 축소 보어

상단 및 측면 출입구

부드러운 금속 시트

단일 또는 이중 피스톤 효과 시트

플랜지, 허브 또는 맞대기 용접 연결

표준 탄소강, 스테인리스강 또는 고합금 재료.

단일 격리 밸브 및 이중 블록 릴리프 밸브 설계

ISO10497 화재 테스트 통과

트러니언 볼 밸브는 단순히 90도 회전 밸브입니다. 이는 밸브를 열거나 닫으려면 액추에이터가 90-도 각도로 기울어져야 함을 의미합니다. 액추에이터가 회전하면 볼이 회전하여 구멍이 파이프를 향할 때 매체가 자유롭게 흐를 수 있습니다. 핸들을 한 번 더 돌리면 볼이 이동하여 구멍이 파이프에서 멀어지고 흐름이 중단됩니다.

예를 들어, 중요한 공정 구성 요소를 통해 오일의 흐름을 제어해야 합니다. 이 작업을 수행하려면 3피스, 분할 또는 반구 볼 밸브를 설치하십시오. 오일 흐름을 시작하려면(보통 시계 방향) 밸브의 작동기를 한 방향으로 90도 회전해야 합니다.

볼은 밸브 스템에 부착되어 액츄에이터와 연결됩니다. 스템이 회전하면서 볼도 움직이기 때문에 베어링 구멍의 한쪽이 파이프와 만난다. 반 구멍 밸브에 의한 오일 흐름의 제한으로 인해 오일 흐름의 흐름 압력이 감소합니다.

액츄에이터를 다시 회전시켜 흐름을 멈추고 볼과 스템을 동시에 움직입니다. 이제 공의 구멍이 파이프에서 멀어지고 흐름이 방해됩니다. 상류 압력은 밸브 시트를 볼에 더 가깝게 밀어서 단단히 밀봉됩니다.

스프링 장착형 설계로 인해 적당한 압력이라도 트러니언 장착 볼 밸브의 시트가 볼에 힘을 가하게 됩니다. 이 닫힌 씰에 의해 오일 흐름이 중단되고, 이는 또한 오일이 밸브의 내부 구성 요소에 침투하는 것을 방지합니다.

트러니언 볼 밸브는 고압 및 저압 시스템에 사용됩니다. 고압 설정에서 트러니언은 시트와 볼에 가해지는 추가 압력을 흡수하여 밸브가 토크를 유지할 수 있도록 합니다. 압력이 낮은 조건에서는 밸브의 스프링 장착 시트가 볼 쪽으로 이동하여 단단히 밀봉됩니다.
